100MW太陽能組件生產線解決方案

　　一、產品方案

　　組件類型：兼容單玻(3.2mm玻璃)/雙玻(2.5+2.5mm)組件，功率范圍450W-670W

　　技術參數：支持210mm大尺寸硅片，轉換效率≥21.5%，質保25年線性功率輸出≥85%

　　認證標準：滿足IEC 61215/61730、UL 1703等國際認證

　　二、生產線設備清單

　　1、激光劃片機

　　作用：將整片電池切割為設計尺寸(如210mm半片)，切口平整度≤20μm，碎片率<0.2%

　　關鍵參數：532nm激光波長，切割速度≥1200mm/s

　　2、電池分選機

　　作用：按效率/色差分級電池片，支持6-12檔分選，精度±0.1%

　　技術：EL成像+IV曲線同步檢測

　　3、多主柵串焊機

　　作用：實現9BB-12BB柵線焊接，焊帶定位精度±0.2mm

　　特點：紅外加熱+CCD定位，每小時產能≥1300片

　　4、高速疊層機

　　作用：將電池串、EVA、背板按序疊放，定位誤差≤0.5mm

　　配置：6軸機械手+視覺糾偏系統

　　5、真空層壓機

　　作用：高溫加壓封裝組件(EVA交聯度≥75%)

　　參數：溫度均勻性±2℃，真空度≤5kPa

　　6、自動組框機

　　作用：鋁合金邊框安裝，壓力控制20±2N·m

　　兼容性：支持25-50mm邊框厚度

　　7、接線盒焊接機

　　作用：二極管與匯流條激光焊接，電阻≤0.1Ω

　　防護等級：IP68標準

　　8、EL隱裂檢測儀

　　作用：識別微裂紋、斷柵等缺陷，分辨率≥5μm

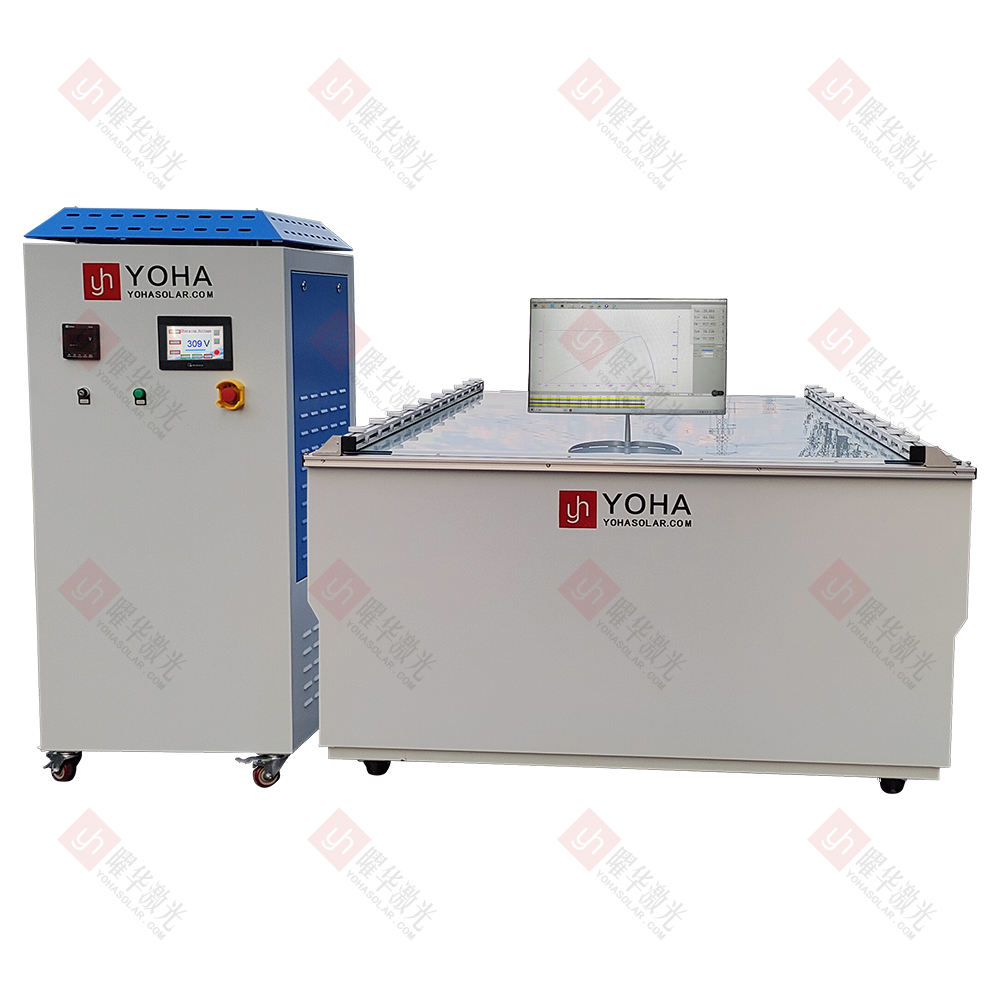

　　9、IV測試儀

　　作用：測量功率輸出，精度±1%，支持STC/NOTC條件模擬

　　三、廠房與車間規劃

　　1、廠房規模

　　面積需求：?jiǎn)螌訌S房≥5000㎡(長100m×寬50m)，層高≥6m

　　區域劃分：原料倉(500㎡)、生產區(3500㎡)、成品庫(1000㎡)

　　2、車間布置方案

　　U型流水線：玻璃上料→焊接→疊層→層壓→裝框→測試→包裝

　　物流通道寬度≥3m，設備間距≥1.5m(符合OSHA安全標準)

　　3、車間要求

　　環境：溫度20℃±5℃、濕度≤60%，潔凈度10萬級

　　電力：總負荷2000kVA，穩壓電源±2%波動

　　地面承重：≥5kN/㎡(層壓機區域≥8kN/㎡)

　　四、原材料供應

　　1、光伏玻璃：厚度2.0-3.2mm，透光率≥93.5%

　　2、電池片：規格210mm×210mm，效率≥23%

　　3、膠膜：厚度0.45mm，交聯度75%-85%

　　五、投資與產能

　　單班產能：25塊/小時，年產能100MW(按330天計)
