| 品牌: | 曜華激光 |
| 產品型號: | YHZD-ELIV |
| 計量單位: | 臺 |

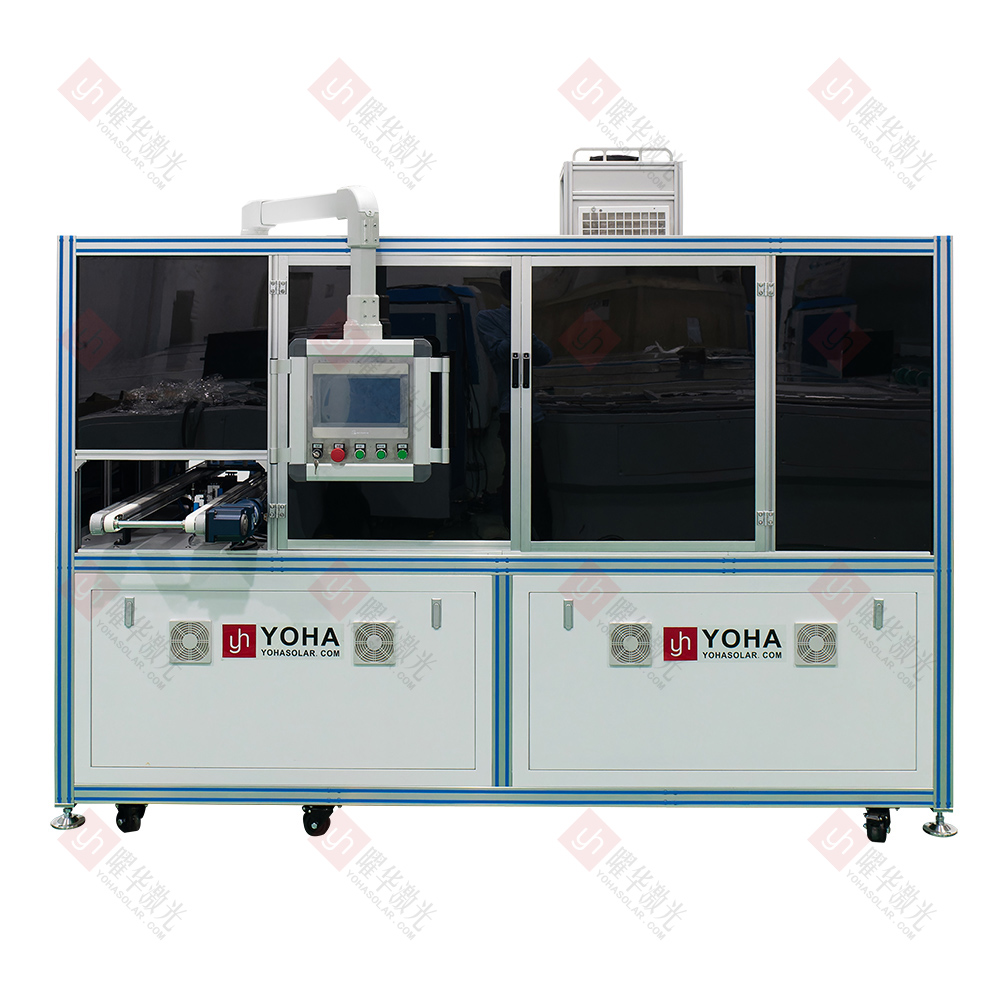

自動太陽能電池片EL+IV一體機是一種高度集成化的先進檢測設備，專為光伏行業設計，用于高效、精準地完成太陽能電池片的在線質量檢測與性能評估。它創新性地將EL（電致發光）缺陷檢測與IV（電流-電壓特性）性能測試功能融合于單一自動化平臺，通過機械臂或傳送帶自動上下料，并引導電池片依次經過暗室環境下的EL成像系統和IV測試工位，同步獲取電池片的內部隱裂、斷柵、碎片等缺陷圖像，以及關鍵電性能參數（如效率、開路電壓、短路電流、填充因子等）。該設備顯著提升了檢測效率和一致性，是電池片生產過程中質量控制、工藝優化及分檔篩選的核心裝備，確保產品符合高標準要求。
1、雙功能集成：EL查缺陷（隱裂、燒結問題），IV測性能（效率、功率）。
2、全自動化：自動上/下料、定位、測試，無縫銜接生產線。
3、高效精準：高速測試（通?？蛇_數千片/小時），高分辨率EL成像。
4、智能分析：軟件自動識別缺陷、分檔，生成報告。
5、工藝閉環：實時數據反饋指導生產調整，提升良率。
| 項目 | 參數 |
|---|---|
| 型號規格 | YHZD-ELIV |
| 電池片規格 | 可檢測單晶、多晶電池片、PERC、HJT、TOPCon等 |
| 相機像素 | 500萬像素 |
| 相機類型 | 定制高清工業相機 |
| 測試方向 | 垂直向下 |
| 光源 | 符合IEC60904-9:2020標準 |
| 輻照度不穩定性 | ≤2% |
| 輻照度不均勻性 | ≤2% |
| 單次閃光脈沖 | 10ms |
| 產能 | 2000~5000片/小時 |
| 碎片率 | ≤0.05%（正A級片） |
| 靈敏度 | 可檢測出裂紋寬度小于0.03mm |
| 上料方式 | 自動上下料 |
| 有效測試面積 | 230*230mm |
| 分選料盒 | 8個分選料盒（可選配） |
| 功能擴展 | 可增配AOI/PL檢測功能 |
溫濕度：保持恒溫（建議 23±2℃）與恒濕（40%~60% RH），避免溫漂影響IV測試精度。
潔凈度：防塵防靜電，灰塵會導致探針接觸不良或EL成像誤判。
暗室要求：EL測試時需完全避光（環境光＜5 lux），避免光源干擾成像。
每日校準：IV測試前需用標準電池片校準（開路電壓、短路電流），確保數據溯源至國家標準。
探針保養：定期清潔探針表面氧化層，檢查壓力是否均勻（通常需0.1~0.3N），防止劃傷電池片或接觸不良。
鏡頭維護：EL相機鏡頭每周用無塵布清潔，避免污漬遮擋缺陷識別。
電池片放置：確保電池片平整無翹曲，機械手吸盤氣壓需適配厚度（薄片用低壓防碎）。
測試參數匹配：IV測試的電流量程、掃描速度需匹配電池類型（如HJT需低電流量程，TOPCon需快掃速）。
避免過測：EL測試時間不宜過長（通常＜3秒），防止電池過熱或發光衰減。
電氣安全：IV測試含高壓模塊（可達30V），接地必須可靠，操作時佩戴絕緣手套。
機械防護：設備運行時勿將肢體伸入傳送帶/機械臂區域，急停按鈕需保持可觸發狀態。
激光安全：定位激光器（Class 2以下）禁止直視，避免視網膜損傷。
數據備份：每日測試后備份原始EL圖像及IV曲線，防止數據丟失。
軟件更新：定期升級缺陷識別算法庫（如新增斷柵、PID等模型），提升檢出率。
權限管控：參數修改權限僅限工程師，避免誤操作導致批次數據異常。
