| 品牌: | 曜華激光 |
| 產品型號: | YHMT-A+A+A+ |
| 計量單位: | 臺 |

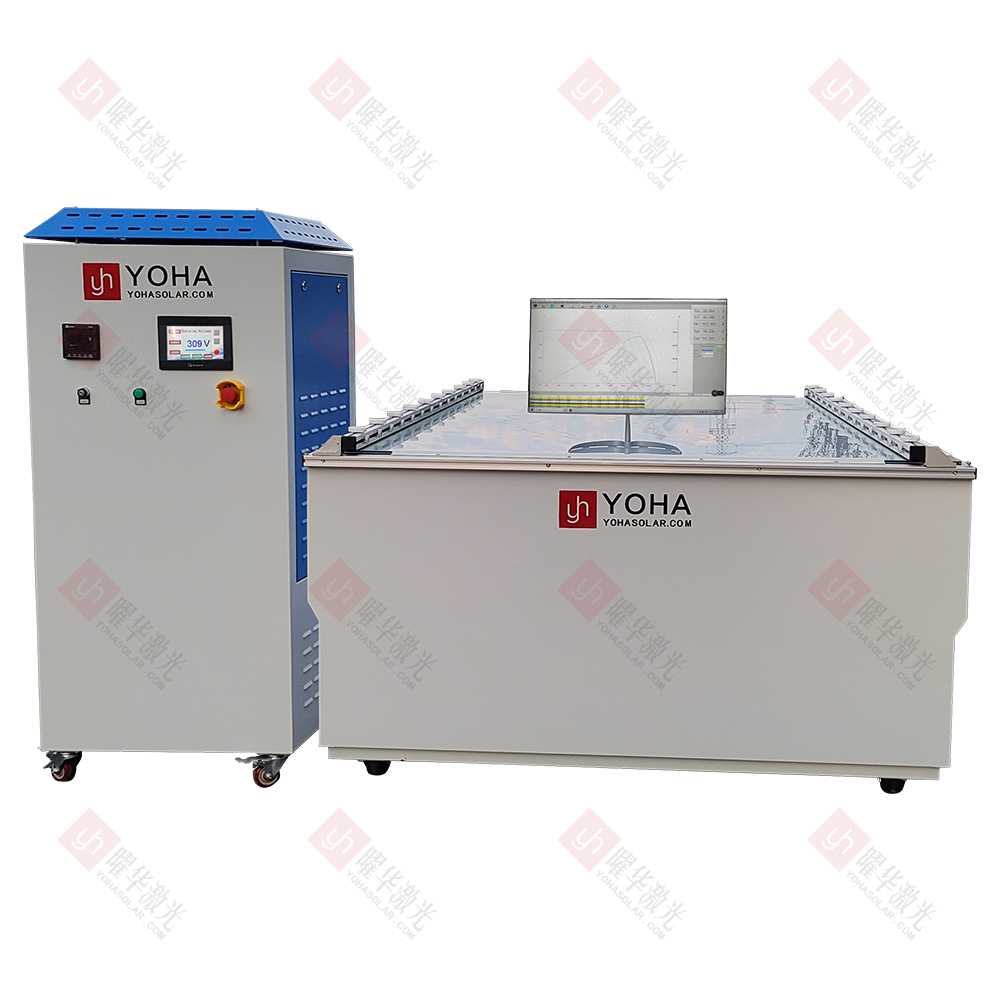

長脈寬組件IV測試儀是一種采用毫秒至秒級長脈沖光源模擬持續太陽輻照，克服了傳統閃光式測試儀因脈沖過短導致的電容效應和熱效應誤差，專門用于精確測量光伏組件（尤其是大尺寸、雙面、疊層等高電容組件）在接近實際發電工況下的完整電流-電壓特性曲線（IV曲線），并據此準確計算其最大功率點、填充因子、開路電壓、短路電流等關鍵性能參數的核心測試設備。
長脈沖光源模擬真實條件： 采用100毫秒的長脈沖光源，有效模擬太陽光持續輻照條件，克服傳統閃光式測試儀因脈沖過短導致的組件電容效應和熱效應誤差，使測試環境更貼近組件實際戶外發電狀態。
高精度測量關鍵參數： 能夠在接近真實條件下，精確測量光伏組件完整的電流-電壓特性曲線（IV曲線），并據此準確計算出開路電壓（Voc）、短路電流（Isc）、最大功率點（Pmax / MPP）、填充因子（FF）、轉換效率等核心性能參數，數據可靠性顯著提升。
廣泛適用各類新型組件： 特別適用于測試大尺寸、高電容（如雙玻、雙面、疊層/鈣鈦礦、HJT、TOPCon等新型高效組件）、以及存在明顯熱容效應的組件，解決了傳統閃光法在這些組件上測量不準確或無法有效測量的問題。
集成溫度監測與高效自動化： 配備高精度溫度傳感器實時監測組件溫度，并將溫度作為關鍵變量進行數據校準（通常至標準測試條件STC），確保結果可比性；同時，設備通常集成自動化機械手和軟件控制系統，實現高效、穩定的流水線式測試，提升生產檢測效率。
| 項目 | 參數 |
|---|---|
| 型號規格 | YHMT-A+A+A+ |
| 光源 | 符合IEC60904-9：2020光譜要求（A+級） |
| 光譜范圍 | 300~1200nm |
| 輻照度 | 1000W/㎡（200~1200W/㎡） |
| 光強不均勻度 | ≤1%（A+） |
| 光強不穩定度 | ≤0.5%（A+） |
| 測試結果一致性 | ≤0.5% |
| 電性能測量誤差 | ≤1% |
| 單次閃光脈沖寬度 | 10~100ms |
| 有效測試面積 | 2600*1500mm |
| 電源 | 220V/50HZ |
| 設備尺寸 | 2900×1770×1065mm |
1、嚴格遵守光源安全規范： 設備發出的強光脈沖能量高、亮度極大，測試過程中嚴禁直視光源或打開測試倉門。
2、確保良好接地與電氣隔離： 設備涉及高電壓、大電流輸出，必須可靠接地并確保電源符合規格要求，定期檢查線纜絕緣性。
3、精確控制測試環境溫濕度： 組件性能受溫度顯著影響，測試前需充分預熱/預冷組件至設定溫度（通常25℃±1℃），并實時精確監測組件表面溫度（使用校準的接觸式傳感器）；環境濕度需控制在規定范圍（通常<60% RH），防止結露或高壓放電風險。
4、正確使用測試夾具： 定期清潔測試夾具防止氧化，避免接觸不良導致測量誤差或局部過熱損壞組件。
5、定期校準與維護設備核心部件： 光源強度（輻照度均勻性、穩定性）、電流/電壓傳感器精度、溫度探頭是核心計量單元，必須依據標準（如IEC 60904系列）定期校準；同時需維護光學部件（清潔透鏡/反射器）和機械運動機構，確保設備狀態穩定可靠。
6、規范操作流程與參數設置： 測試前準確輸入組件參數（如標稱功率、類型）；謹慎設置脈沖寬度和強度，避免過長/過強脈沖造成組件不可逆熱損傷（尤其對薄型或溫度敏感材料）；測試后待組件充分冷卻再進行下一輪測試或移出；處理異常數據時需排查環境、接觸、設備狀態等因素，嚴禁隨意篡改或忽略異常結果。
