| 品牌: | 曜華激光 |
| 產品型號: | YH-EL12 |
| 計量單位: | 臺 |

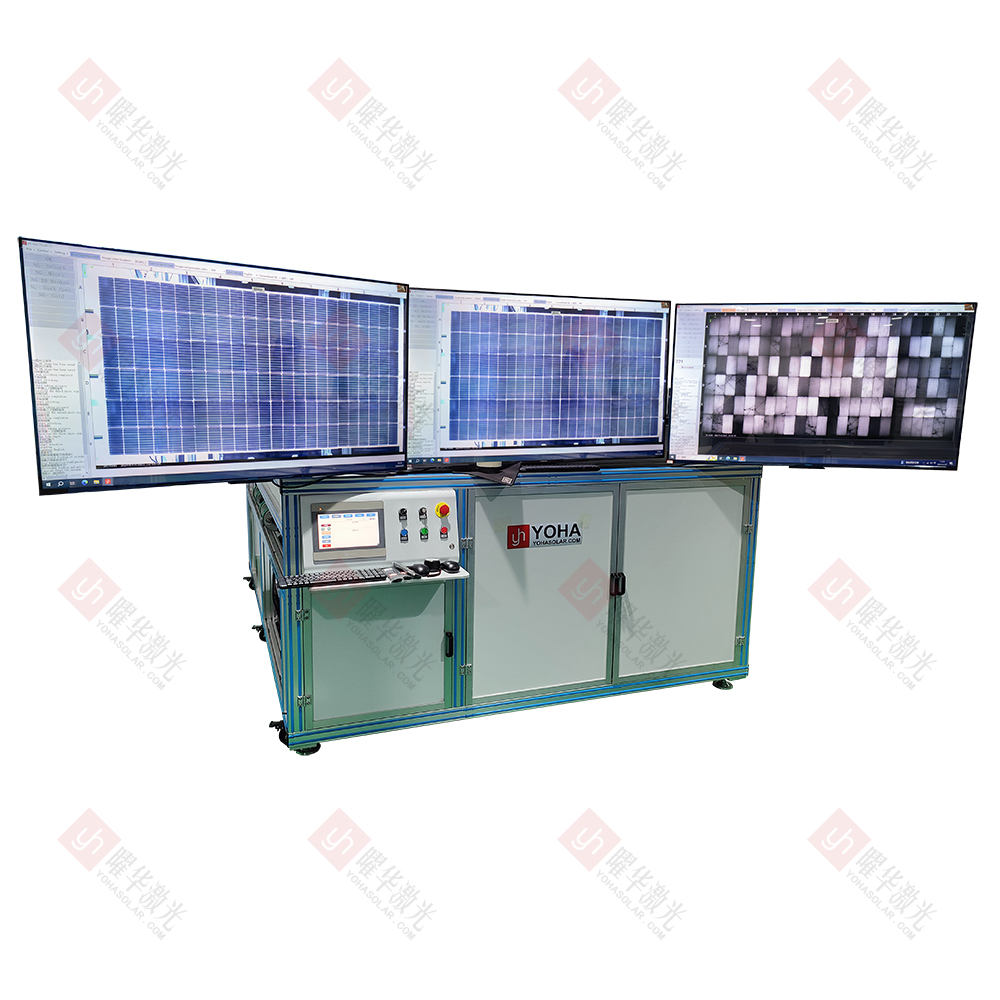

在線雙玻組件EL外觀缺陷檢測儀是一種集成于生產線的高精度自動化設備，它利用電致發光（EL）成像技術快速識別雙玻光伏組件內部的電池片隱裂、斷柵、碎片等缺陷，并同時通過高分辨率視覺系統精確檢測組件表面諸如劃痕、臟污、崩邊、氣泡、脫層、異物、缺角以及玻璃外觀不良等多種外觀瑕疵，實現EL與外觀缺陷的同步、高效、無遺漏檢測，嚴格把控雙玻組件的出廠質量。
雙模同步檢測技術：集電致發光（EL）檢測與高分辨率光學外觀檢測于一體，一次性同步完成雙玻組件內部電池片缺陷（隱裂、斷柵、碎片等）和表面外觀瑕疵（劃痕、臟污、崩邊、氣泡、脫層、異物、缺角、玻璃不良）的全覆蓋掃描，杜絕檢測盲區。
全流程在線自動化：無縫集成于生產線，實現組件在生產流轉過程中的全自動定位、圖像采集、分析與判定。無需人工干預或離線搬運，大幅提升檢測效率（可達毫秒級/片），保障生產節拍。
高精度智能識別：采用先進的AI視覺算法與深度學習模型，對EL圖像和外觀圖像進行毫厘級的精準分析與分類。能有效區分復雜背景干擾，顯著降低誤判率和漏檢率，確保缺陷識別的高準確性與高可靠性。
智能數據集成與管理：實時生成包含缺陷類型、位置、尺寸、圖像的詳細檢測報告，并與MES/工廠管理系統無縫對接。提供數據追溯、過程監控和品質分析功能，為工藝改進和質量管理提供強大的數據支撐。
| 項目 | 參數 |
|---|---|
| 型號規格 | YH-EL12 |
| 適用工序 | 層壓前、后組件缺陷檢測 |
| 測試規格 | 雙玻單晶、多晶電池組件 |
| 相機類型 | 專業工業相機 |
| 分辨率 | EL：6000萬像素、雙外觀：24000萬像素 |
| 拍攝模式 | 12相機模式 |
| 靈敏度 | 可檢測出裂紋寬度小于0.03mm |
| 上料方式 | 自動上下料 |
| 檢測方式 | 在線自動檢測 |
| 有效測試面積 | 2600*1500mm |
| 穩壓電源 | 60V/20A |
| 圖像采集時間 | 100~700ms |
| 電源 | 220V/50HZ |
| 設備尺寸 | 3095×2220×1665mm |
1、生產線在線質檢： 集成于光伏組件自動化生產線末端，對剛完成封裝的組件進行高速、全自動的EL與外觀缺陷檢測，是保障出廠產品質量、控制生產良率的核心環節。
2、實驗室精細分析： 應用于制造企業或第三方檢測機構的實驗室，對原材料（如電池片）、制程樣品、成品組件進行更深入、更精確的缺陷診斷、工藝效果評估及失效分析。
3、電站運維與診斷： 通過（通常是便攜式或移動式）EL檢測設備，在光伏電站建設期（檢查安裝損傷）和運行期（定位熱斑、隱裂、PID等故障組件），進行現場質量檢查、性能評估和故障排查。
4、研發與認證測試： 服務于組件研發機構和認證測試中心，在新產品開發、新材料/新工藝驗證、長期可靠性研究（如老化測試前后對比）以及滿足IEC/UL等標準認證要求的過程中，提供關鍵的缺陷檢測與質量評估數據。
1、電流安全警示： 設備工作時需向組件施加直流電流，操作人員必須嚴格遵循安全規程，佩戴絕緣裝備，確保設備接地良好，嚴禁在通電狀態下觸碰電極或組件帶電部位，防止電擊事故。
2、暗室環境保障： EL檢測必須在完全避光的暗室或密閉腔體內進行，任何外部光源（包括指示燈、手機屏幕光）都可能干擾EL圖像，導致誤檢或漏檢。檢測前務必確認環境密封性。
3、組件搬運與放置規范： 大型組件（尤其是雙玻組件）重量大、易碎，搬運和放置到檢測平臺時需輕拿輕放、定位精準，避免碰撞、跌落造成組件損傷或設備平臺/探針損壞。
4、光學系統維護： 高靈敏度相機鏡頭、光源及反光板等光學部件需定期清潔保養（使用專用工具和清潔劑），防止灰塵、污漬、指紋影響成像清晰度和檢測精度。避免強光直射鏡頭。
5、軟件校準與參數設置： 不同型號、功率的組件需對應設置合適的電流電壓參數、曝光時間及圖像處理算法閾值。定期進行軟件校準（如暗場校正、平場校正）以保證圖像質量和缺陷判定的準確性、一致性。
6、設備兼容性與售后要求： 使用前需確認設備兼容待測組件的尺寸、電性能參數及連接器類型。嚴格按照制造商手冊進行安裝、操作和維護，涉及關鍵部件維修或軟件升級應聯系專業售后人員，避免自行拆解導致設備故障或保修失效。
